측정 신호
PPG + 9축 IMU
PPG와 가속도·자이로·지자기 센서 값을 같은 시간축에서 확인합니다.
Apps · EmoConnect PPG&Motion
EmoConnect PPG&Motion
EmoConnect를 연결해 PPG와 9축 움직임 신호를 동시에 측정하고, 실험 이벤트가 포함된 Raw Data CSV로 저장하는 앱입니다.
제품 개요
무엇을 측정하고 무엇을 얻나요?
주요 결과
세션별 Raw Data CSV
측정 시간, 원시 신호와 실험 이벤트를 파일로 저장합니다.
지원 환경
모바일·데스크톱
상품과 SDK 구성에 따라 Android, iOS, Windows 또는 Linux 환경을 선택합니다.
이런 작업에 적합합니다
생체신호 연구자
가공 전 PPG와 움직임 신호를 수집해 자체 분석해야 할 때 사용합니다.
실험 운영자
baseline·task 등 실험 구간과 센서 신호를 같은 세션에 기록할 때 사용합니다.
알고리즘 개발자
Raw Data를 Python, MATLAB 또는 자체 분석 프로그램으로 전달할 때 사용합니다.
측정 방법
측정과 저장을 네 단계로 진행합니다
앱 버전에 따라 버튼 위치는 달라질 수 있지만 장치 검색, 신호 확인, 이벤트 기록, 저장 순서는 같습니다.
시작 전 확인 · 측정 전에 네 가지를 확인하세요
EmoConnect 기기
기기를 충전하고 전원을 켠 뒤 측정 장치 가까이에 둡니다.
사용 환경
사용할 운영체제에 맞는 EmoConnect PPG&Motion 앱 또는 SDK 상품을 확인합니다.
Bluetooth 권한
Bluetooth와 운영체제가 요구하는 주변 기기 권한을 허용합니다.
세션 정보·저장 공간
참가자 코드, 실험명과 이벤트 기준을 정하고 CSV를 저장할 공간을 확보합니다.
- STEP 1

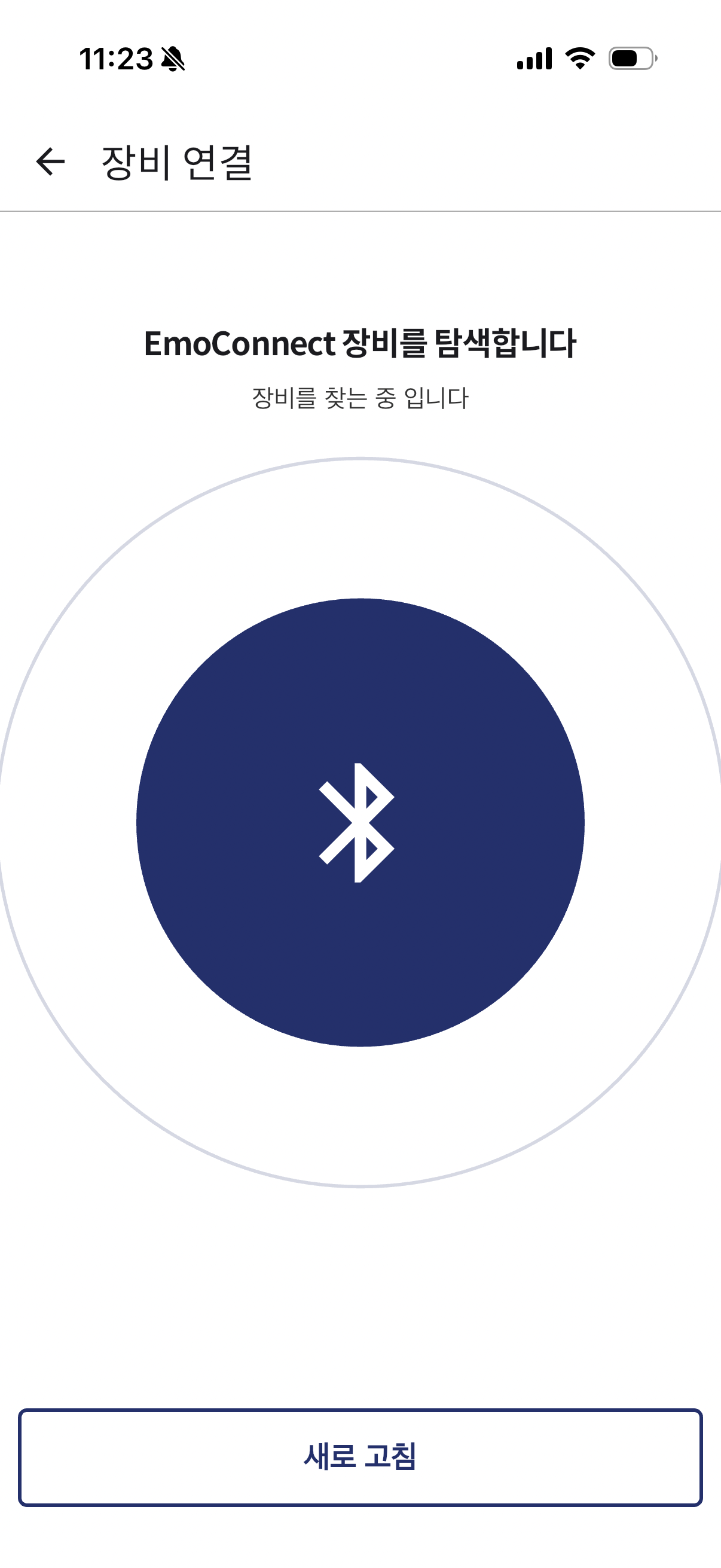

기기를 검색하고 연결합니다
Bluetooth를 켠 뒤 앱에서 EmoConnect 목록을 새로고침하고 대상 장치를 선택합니다. 연결 상태와 배터리를 확인한 뒤 측정을 시작합니다.
- 다른 기기에서 기존 연결 해제
- 기기 이름 또는 식별 코드 확인
- 연결 상태가 측정 가능으로 바뀌는지 확인
사용 환경에 맞는 앱에서 EmoConnect를 검색하고 연결합니다. - STEP 2

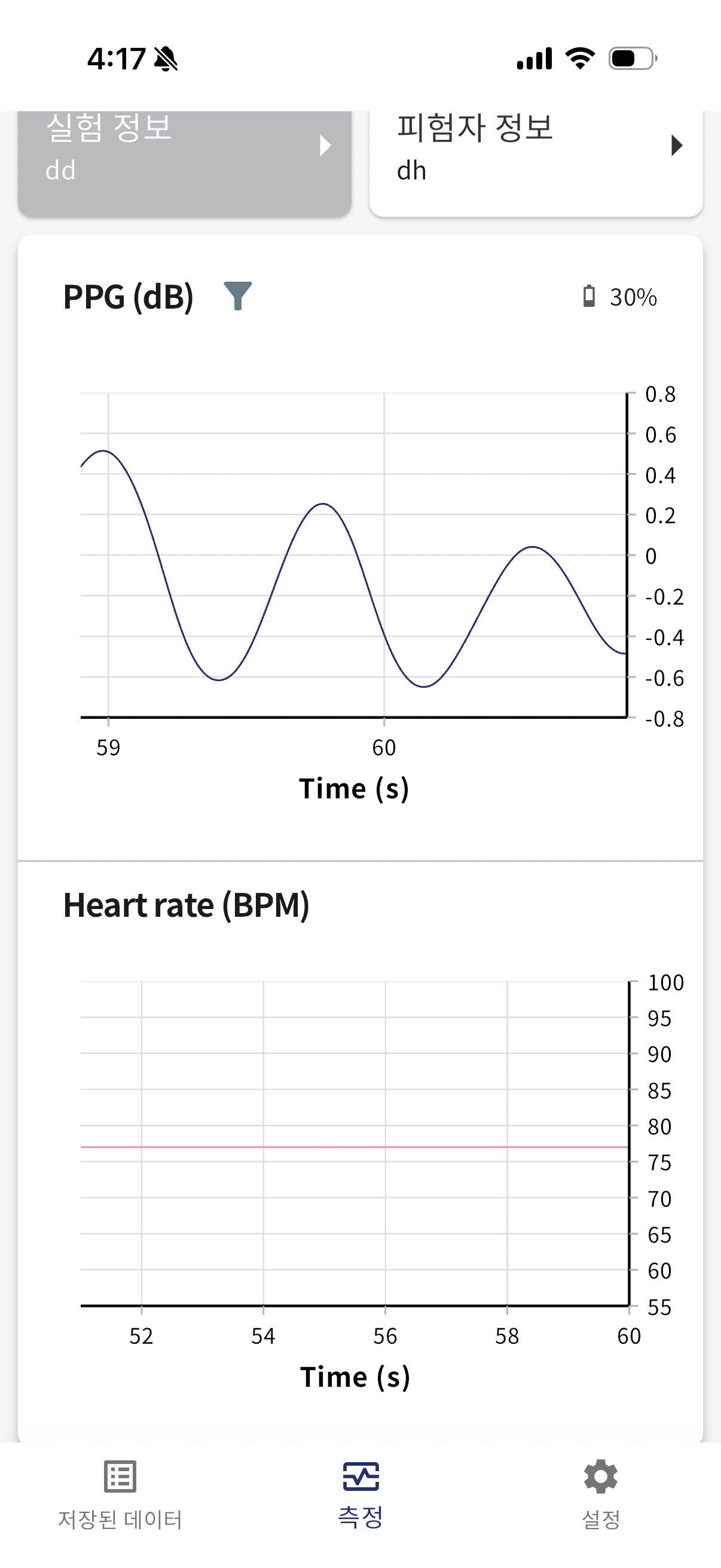

PPG 신호를 확인합니다
PPG 화면에서 파형이 실시간으로 들어오는지 확인합니다. 착용 직후에는 신호가 안정될 시간을 두고, 파형이 끊기거나 포화되지 않는지 확인합니다.
- 센서가 피부에 안정적으로 닿는지 확인
- 파형의 연속성과 샘플 수신 확인
- 큰 움직임이 있는 구간을 별도로 기록
파형의 모양은 착용 상태와 움직임에 따라 달라질 수 있습니다. - STEP 3
9축 IMU를 함께 확인합니다
가속도, 자이로와 지자기 신호가 PPG와 같은 시간축에서 수신되는지 확인합니다. 움직임 과제가 있다면 각 축의 변화를 시험 측정으로 점검합니다.
- ACC·Gyro·Mag 세 축 수신 확인
- 기기 방향과 축 정의 기록
- PPG와 IMU의 시작·종료 시점 확인
기기 방향과 축 정의는 실험 전에 고정해 기록하세요. - STEP 4

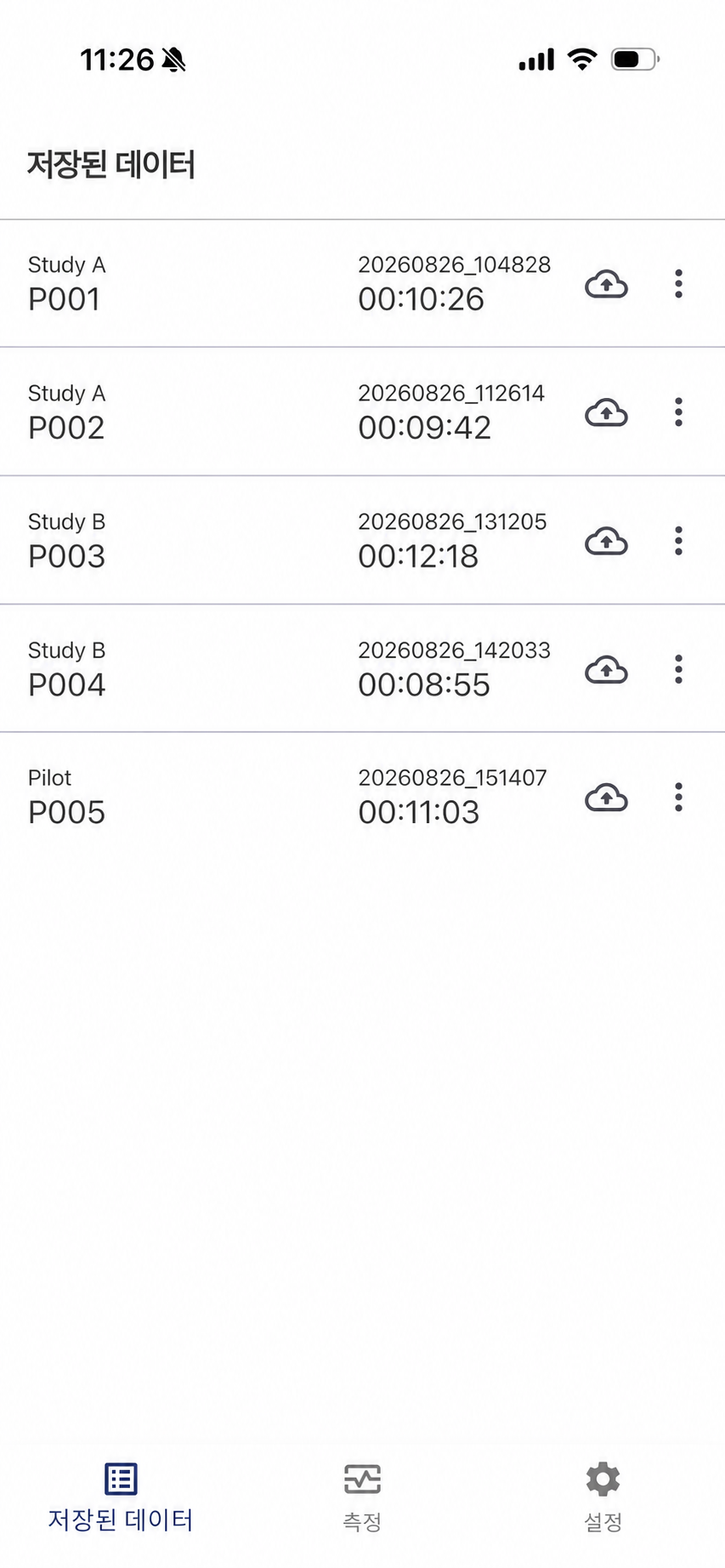

이벤트를 기록하고 CSV를 저장합니다
baseline, task 또는 사용자 정의 이벤트를 측정 시간축에 기록하고 세션을 종료합니다. 저장된 CSV의 헤더, 행 수, 이벤트와 누락 구간을 확인합니다.

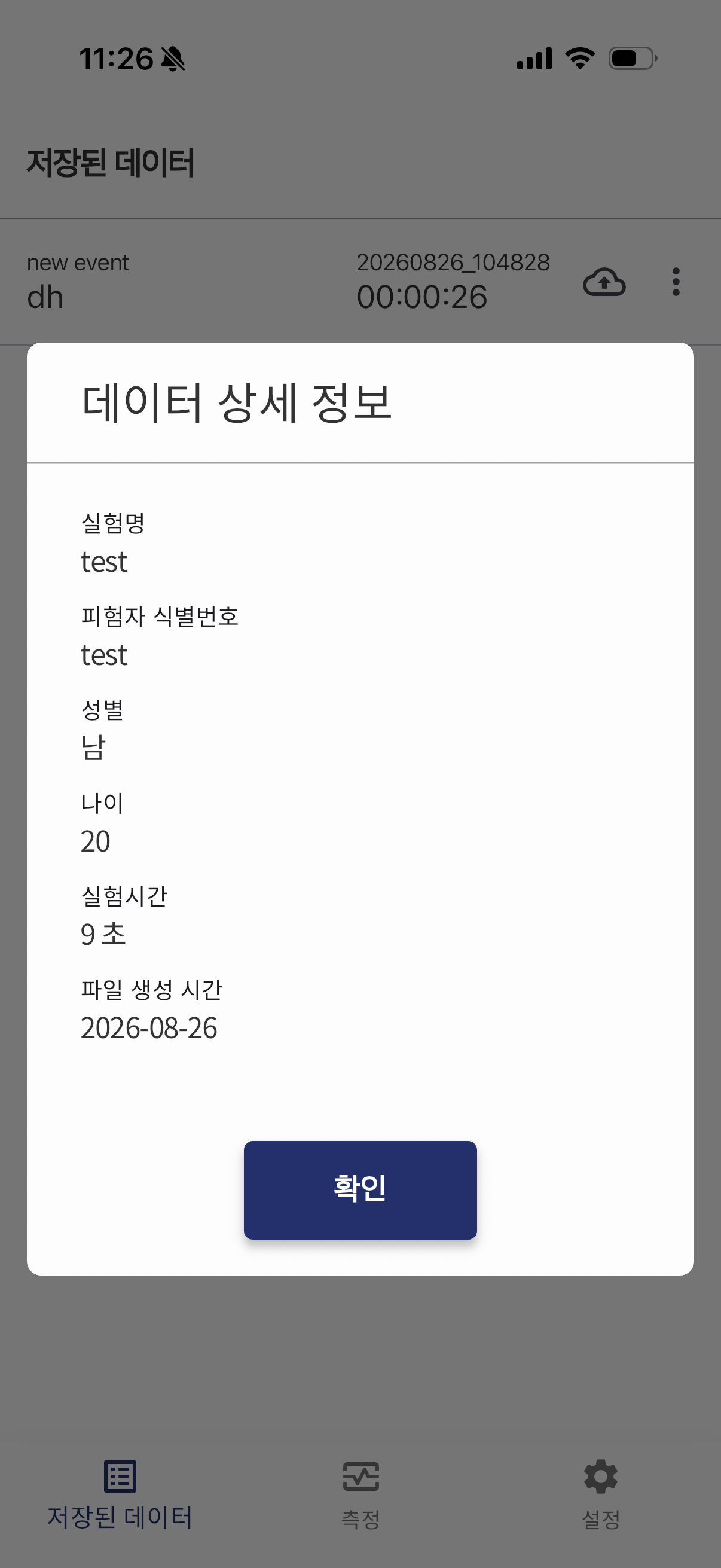

- 세션 종료 전 참가자·실험 정보 확인
- 이벤트 값과 실제 과제 시점 대조
- 파일을 분석 도구로 열어 단위와 결측 확인
다운로드
샘플 파일을 먼저 확인하세요
실제 측정을 시작하기 전에 파일명, 컬럼과 단위를 확인하면 분석 파이프라인을 미리 준비할 수 있습니다.
Raw Data CSV 샘플
실제 파일을 받기 전에 시간, PPG, 9축 IMU와 이벤트 컬럼 구조를 확인하세요.
포함 컬럼
Time · PPG · ACC x/y/z · Gyro x/y/z · Mag x/y/z · event
식별정보를 포함하지 않은 구조 설명용 데이터입니다. 실제 값은 착용 상태와 측정 환경에 따라 달라집니다.
Raw CSV 샘플 다운로드데이터 예시
CSV에는 이런 값이 저장됩니다
아래 값은 구조 설명을 위한 익명 샘플입니다. 가로로 스크롤하면 전체 센서 컬럼을 확인할 수 있습니다.
PPG Raw Data
시간에 따른 PPG 원시 값을 저장합니다.
가속도
ACC x·y·z를 m/s² 단위로 저장합니다.
자이로·지자기
Gyro x·y·z와 Mag x·y·z를 함께 저장합니다.
실험 이벤트
기준·과제 등 실험 구간을 신호 시간축과 함께 기록합니다.
후속 분석
Excel, Python, MATLAB 또는 자체 프로그램으로 전달합니다.
Raw Data CSV 일부 행
PPG, 가속도, 자이로, 지자기와 이벤트 값이 같은 시간 행에 기록됩니다. event 값은 실험에서 정한 구간 코드를 의미합니다.
| Time (s) | PPG (dB) | ACC x | ACC y | ACC z | Gyro x | Gyro y | Gyro z | Mag x | Mag y | Mag z | event |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.02 | 24119.000 | -0.105 | 0.858 | 9.727 | -0.022 | -0.011 | -0.010 | -50.531 | -7.348 | 8.398 | 0 |
| 0.04 | 24121.918 | -0.106 | 0.907 | 9.721 | -0.030 | -0.024 | -0.010 | -50.363 | -7.078 | 8.298 | 0 |
| 0.10 | 24130.673 | -0.107 | 1.054 | 9.706 | -0.053 | -0.063 | -0.012 | -49.858 | -6.271 | 7.995 | 1 |
일반 Raw Data와 PRO 추가 범위를 구분하세요
원시 신호 수집은 기본 기능으로 시작하고, 정제 파형이나 계산된 고급 지표가 필요할 때 PRO 범위를 확인합니다.
구분일반PRO
- PPG·IMU Raw Data
- 일반실시간 확인, 세션 저장과 CSV
- PRO일반 Raw Data도 함께 제공
- 정제 파형
- 일반원시 PPG
- PROSmart Noise Filtering이 적용된 파형 추가
- HRV 지표
- 일반직접 분석
- PRO계약·상품 범위에 따른 추가 계산 지표
- Newert Health
- 일반포함되지 않음
- PRO지원 지표와 그룹 대시보드 확인
문의 전 확인
문제가 생기면 이 순서로 확인하세요
기기가 검색되지 않습니다
- 1.기기 전원과 배터리를 확인합니다.
- 2.Bluetooth와 주변 기기 권한을 확인합니다.
- 3.다른 프로그램의 연결을 해제합니다.
- 4.앱을 다시 열고 가까운 거리에서 검색합니다.
PPG 파형이 불안정하거나 보이지 않습니다
- 1.센서와 피부의 접촉을 확인합니다.
- 2.착용 직후 신호가 안정될 시간을 둡니다.
- 3.움직임과 외부광 영향을 줄입니다.
- 4.시험 측정으로 파형이 연속적으로 저장되는지 확인합니다.
CSV에 행 또는 이벤트가 누락됩니다
- 1.세션이 정상 종료됐는지 확인합니다.
- 2.저장 권한과 여유 공간을 확인합니다.
- 3.이벤트 입력 시점과 기록 규칙을 확인합니다.
- 4.앱·SDK 버전과 샘플 주기를 함께 기록합니다.
자주 묻는 질문
PPG와 IMU가 같은 파일에 저장되나요?
제공된 샘플 구조에서는 시간, PPG, 가속도, 자이로, 지자기와 이벤트가 같은 CSV 행 구조에 저장됩니다. 실제 필드와 단위는 사용한 앱·SDK 버전 문서를 확인하세요.
Raw Data만으로 심박이나 HRV를 바로 확인할 수 있나요?
Raw Data는 분석 전 신호입니다. 직접 알고리즘을 적용하거나 PRO에서 제공되는 정제·계산 지표 범위를 확인해야 합니다.
모바일과 데스크톱에서 결과가 완전히 같나요?
공통 목적은 기기 연결과 신호 수집이지만 지원 기능과 UI는 상품·운영체제·버전에 따라 달라질 수 있습니다. 사용할 환경의 상품 설명과 README를 확인하세요.
이벤트 컬럼은 무엇인가요?
측정 중 기준 구간과 과제 구간 등을 신호 시간축과 함께 구분하기 위한 값입니다. 실험 전에 이벤트 값과 의미를 정해 기록하세요.
